化学成分
| 元素 | Si | Fe | Cu | Mn | Mg |
| 含 量 ( wt% ) | ≤0.5 | ≤0.5 | 3.8-4.9 | 0.3-0.9 | 1.2-1.8 |
| 元素 | Zn | Cr | Ti | Al | |
| 含 量 ( wt% ) | ≤0.25 | ≤0.1 | ≤0.15 | Bal |
物理性能
| 粒度范围 | 粒度分布 | 松装密度 | 撮实密度 | 安息角 | ||
| D10 | D50 | D90 | ||||
| 15-53μm | 15-25μm | 30-40μm | 50-65μm | ≥1.3g/cm³ | ≥1.5g/cm³ | <40° |
拉伸性能
| 状态 | 抗拉强度(MPa) | 屈服强度(MPa) | 断后延伸率(%) |
| 打印态 | 480-530 | 370-440 | 8-18 |
| 热处理态 | 490-550 | 380-460 | 8-14 |

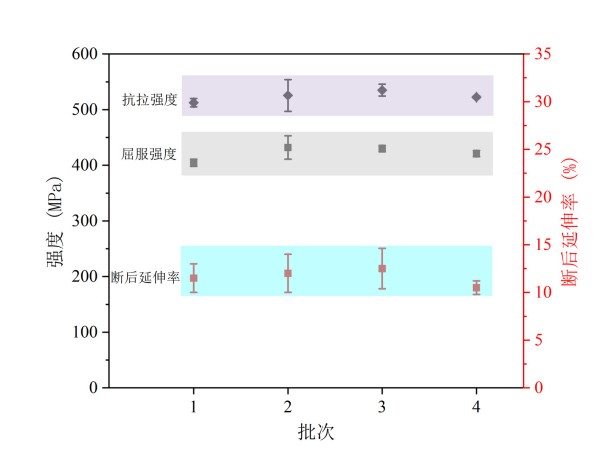

热处理态样品拉伸性能批次稳定性

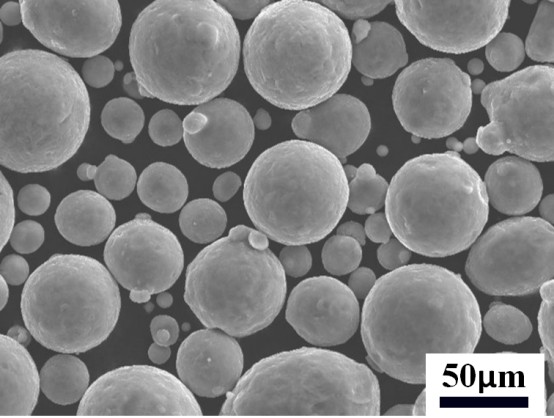

粉末形貌
硬度、冲击性能、断裂韧性
| 材料状态 | 实验温度(℃) | 洛氏硬度(HVS) | 冲击吸收能量(J) | 断裂韧性KIC(MPa*m^0.5) |
| 热处理态 | 23 | >755 | >10 | >34 |

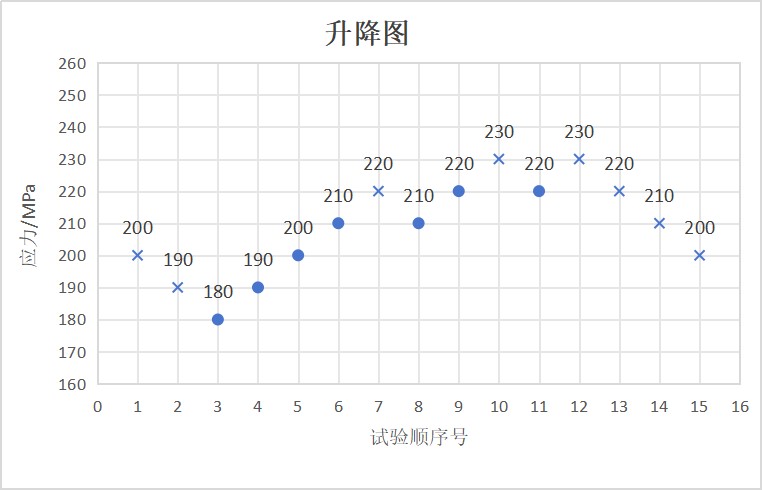

高周疲劳性能
| 材料状态 | 试验温度(℃) | 疲劳极限(MPa) |
| 热处理态 | 23 | 209 |
| 实验条件 | ||
| HB5287-1996,R=0.1,正弦波，Kt=1,频率100Hz附近，终止周次1千万 | ||
中性盐雾实验
| 材料状态 | 实验溶液pH | 沉降盐液pH | 箱内温度(℃) | 盐雾沉降率(mL/(80cmm*h)) |
| 热处理态 | 6.67 | 6.74 | 35 | 1.71 |
| 测试时间(h) | 保护评级(Rp) | 外观评级(Ra) | 测试结论 | |
| 336 | 10 | 10 | 实验后样品表面无白色或者灰黑色腐蚀产物 | |
备注
1.保护评级按基本破坏面积评定，外观评级按照覆盖层破坏面积评定；
23541-1试验箱
23541-1试验箱
按HB5830.12-86实验
| 材料种类 | ALSiIOMg | |||
| 产品规格 | 0-20μm | 15-53μm | 53-105μm | 75-180μm |
| 流动性 | <80s | |||
| 松装密度 | ≥1.3g/cm³ | |||
| 球形度 | ≥0.8 | |||
| 含氧量 | ≤500ppm | |||
| 力学性能(退火) | 抗拉强度：280-340 MPa 屈服强度：180-210 MPa 延伸率：8-18% |
|||
下载申请表格
