粉末化学成分
| 元素 | Si | Fe | Cu | Mn | Mg |
| 含 量 ( wt% ) | 0.4-0.8 | ≤0.7 | 0.15-0.4 | ≤0.15 | 0.8-1.2 |
| 元素 | Zn | Cr | Ti | Al | |
| 含 量 ( wt% ) | ≤0.25 | 0.04-0.35 | ≤0.15 | Bal. |
粉末物理性能
| 粒度范围 | 粒度分布 | 松装密度 | 振实密度 | 安息角 | ||
| D10 | D50 | D90 | ||||
| 15-53μm | 15-25μm | 30-40 μm | 50-65 μm | ≥1.3g/cm3 | ≥1.5g/cm3 | ≤40° |
拉伸性能
| 状态 | 抗拉强度(MPa) | 屈服强度(MPa) | 断后延伸率(%) |
| 打印态 | ≥330 | ≥220 | ≥30 |
| 热处理态 | ≥420 | ≥370 | ≥14 |

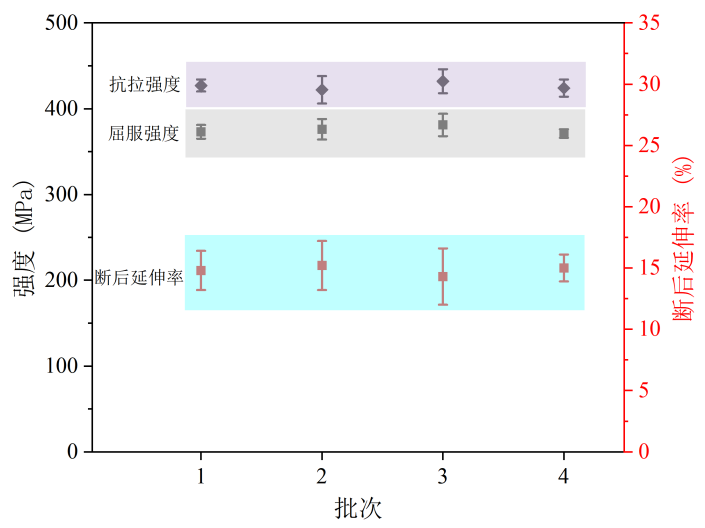

粉末形貌热处理态样品拉伸性能批次稳定性
粉末形貌
| 材料种类 | ALSiIOMg | |||
| 产品规格 | 0-20μm | 15-53μm | 53-105μm | 75-180μm |
| 流动性 | <80s | |||
| 松装密度 | ≥1.3g/cm³ | |||
| 球形度 | ≥0.8 | |||
| 含氧量 | ≤500ppm | |||
| 力学性能(退火) | 抗拉强度：280-340 MPa 屈服强度：180-210 MPa 延伸率：8-18% |
|||
下载申请表格
